Simbología de fontanería normalizada
¿Alguna vez has visto un plano de fontanería? Si es así, habrás visto muchos símbolos. Y puede que te hayas preguntado por su significado. ¿Cómo es la simbología de fontanería normalizada? ¿Cuál es su significado?
Hoy, te cuento por qué es tan importante usar simbología de fontanería normalizada en nuestros proyectos. Y además, te cuento cuáles son los más comunes.
¿Por qué usamos la simbología de fontanería normalizada?
En nuestro trabajo como instaladores de fontanería, usamos cada día la simbología de fontanería. Y lo hacemos por cuatro razones:
Claridad universal: Permite que cualquier fontanero, arquitecto o constructor en España entienda el diseño de la instalación, sin importar quién la haya dibujado.
Eficiencia en el diseño: Los símbolos simplifican enormemente el proceso de dibujo de planos complejos. A través de una mirada, puede tenerse una comprensión general de la instalación.
Seguridad: Un plano bien interpretado asegura que la instalación se haga correctamente, evitando fugas, presiones incorrectas o mezclas indeseadas
Mantenimiento y reparaciones: Si necesitas una reparación en el futuro, un plano con simbología clara te dirá exactamente dónde está cada válvula o tubería.
Simbología de fontanería normalizada: los 4 tipos más comunes
Conocer los símbolos clave ya te dará una ventaja enorme. Aquí te presentamos algunos de los más habituales que te encontrarás en uno de nuestros planos:

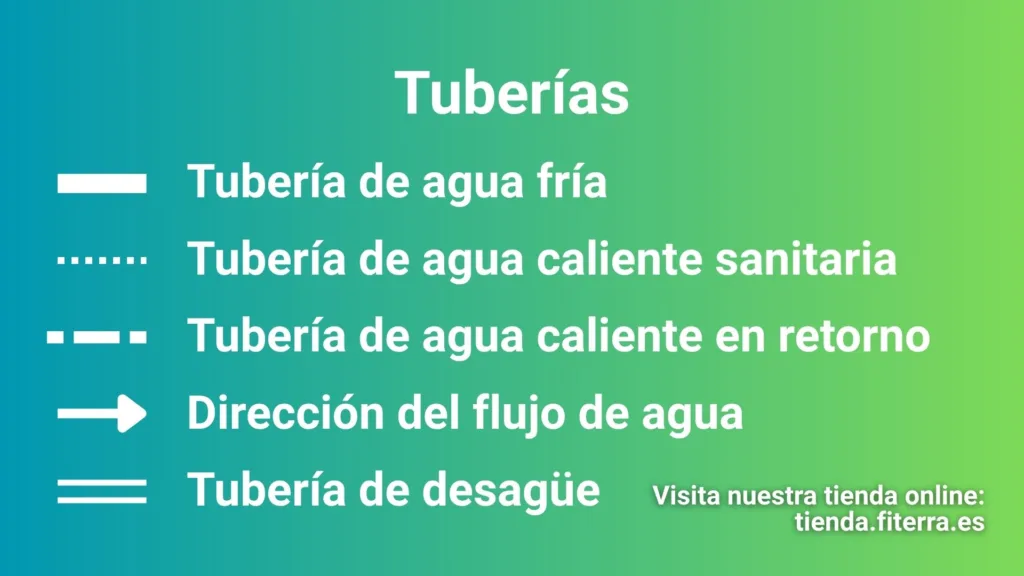

Cómo se representan las tuberías
Como ya sabes, las tuberías son el sistema circulatorio de tu fontanería.
Línea continua gruesa: Generalmente, tubería de agua fría. ¡La más básica!
Línea discontinua (puntos o guiones): Tubería de agua caliente sanitaria (ACS). A veces la verás con guiones más cortos.
Línea de puntos largos y cortos alternos: Tubería de agua caliente de retorno (en sistemas con recirculación, para que el agua caliente llegue más rápido).
Línea con flechas: Indica la dirección del flujo del agua en las tuberías.
Línea gruesa con círculos rellenos: Tubería de desagüe/saneamiento. Por aquí se va el agua sucia camino al alcantarillado.

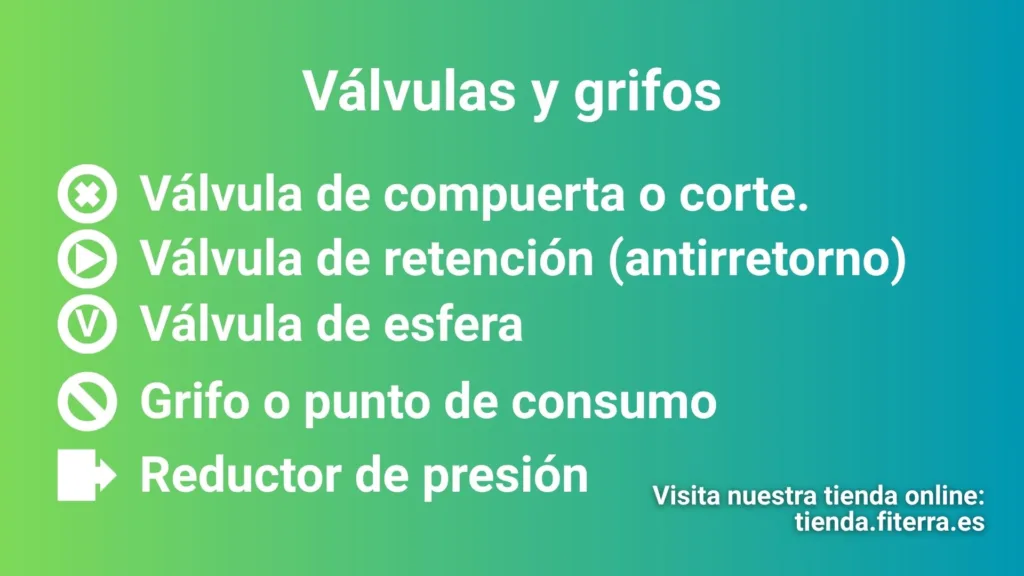

¿Y las válvulas y grifos?
Son los elementos que controlan el paso del agua:
Círculo con una “X” dentro: Una válvula de compuerta o de corte. Es como un interruptor general, que abre o cierra el paso del agua completamente.
Círculo con un triángulo o flecha dentro: Una válvula de retención (o antirretorno). Solo permite el paso del agua en una dirección. ¡Evita que el agua sucia vuelva o que el agua caliente se enfríe volviendo al calentador!
Círculo con una “V”: Una válvula de esfera. Parecida a la de compuerta, pero con un mecanismo de bola para el corte.
Círculo con una línea diagonal que lo atraviesa: Grifo o punto de consumo. ¡Donde sale el agua!
Rectángulo o cuadrado con una flecha saliendo: Un reductor de presión. Crucial para evitar que una presión excesiva dañe tus electrodomésticos o grifería.

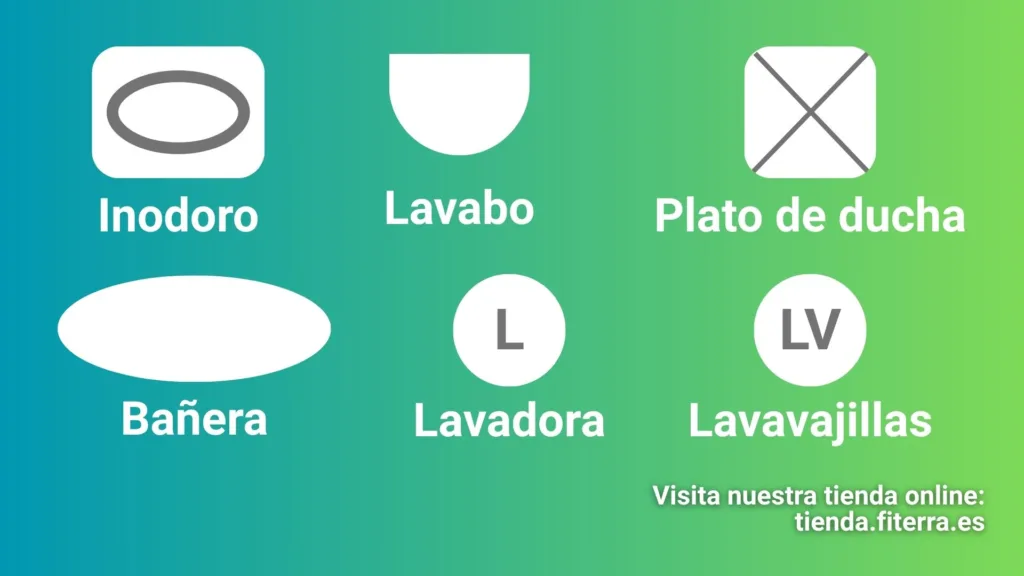

¿Cómo se muestran los sanitarios?
Estos son los puntos finales donde usas el agua:
Rectángulo con un óvalo dentro: Inodoro o WC.
Forma de “D” o semicírculo en una pared: Lavabo o pila.
Cuadrado o rectángulo con una “X” dentro y un desagüe: Plato de ducha.
Forma ovalada grande: Bañera.
Círculo con una “L” dentro: Lavadora.
Círculo con una “LV” dentro: Lavavajillas.
¿Cómo se representa el agua caliente?
Cómo se calienta el agua en tu casa:
Círculo grande con una “C” o “AC” dentro: Calentador de agua (termo eléctrico, calentador de gas, etc.).
Rectángulo con líneas diagonales o forma de serpentín: Intercambiador de calor o acumulador de agua caliente.
Simbología de fontanería normalizada: los 4 tipos más comunes
La simbología de fontanería normalizada es algo que usamos cada día. No sólo la insertamos en planos: la aplicamos en nuestras instalaciones de fontanería.
En Fiterra, la instalación de fontanería es un aspecto seguro. Analizamos qué necesitas, y lo plasmamos todo en un plano. Con tu aprobación, implementamos este plano instalando la fontanería que necesitas.
